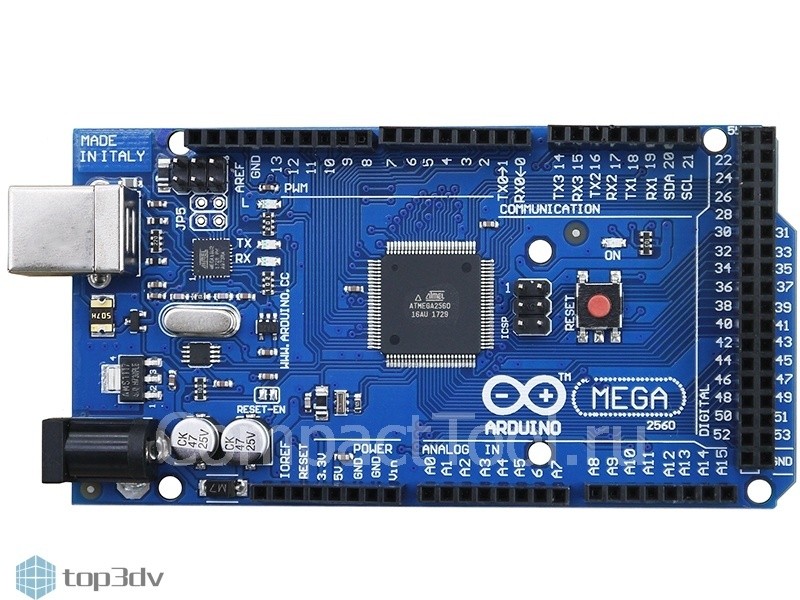

Плата материнская Arduino Mega 2560

Встроенная версия Mega 2560 с кабелем подключения microUSB. Микроконтроллер - ATmega2560. Рабочее напряжение - 5 В. Входное напряжение (рекомендуемое) - 7-12 В. Входное напряжение (предельное) - 6-20 В. Цифровые Входы/Выходы - 54 (14 из которых могут работать также как выходы ШИМ). Аналоговые входы - 16. Постоянный ток через вход/выход - 40 mA. Постоянный ток для вывода - 3.3 В 50 mA. Флеш-память - 256 KB (из которых 8 КB используются для загрузчика). ОЗУ - 8 KB. Энергонезависимая память - 4 KB. Тактовая частота - 16 MHz. Arduino Mega построена на микроконтроллере ATmega2560. Плата имеет 54 цифровых входа/выхода (14 из которых могут использоваться как выходы ШИМ), 16 аналоговых входов, 4 последовательных порта UART, кварцевый генератор 16 МГц, USB коннектор, разъем питания, разъем ICSP и кнопка перезагрузки. Для работы необходимо подключить платформу к компьютеру посредством кабеля USB или подать питание при помощи адаптера AC/DC или аккумуляторной батареи. Arduino Mega 2560 совместима со всеми платами расширения, разработанными для платформ Uno или Duemilanove. Arduino Mega может получать питание как через подключение по USB, так и от внешнего источника питания. Источник питания выбирается автоматически. Внешнее питание (не USB) может подаваться через преобразователь напряжения AC/DC (блок питания) или аккумуляторную батарею. Преобразователь напряжения подключается посредством разъема 2.1 мм с положительным полюсом на центральном контакте. Провода от батареи подключаются к выводам Gnd и Vin разъема питания (POWER). Платформа может работать при внешнем питании от 6 В до 20 В. При напряжении питания ниже 7 В, вывод 5V может выдавать менее 5 В, при этом платформа может работать нестабильно. При использовании напряжения выше 12 В регулятор напряжения может перегреться и повредить плату. Рекомендуемый диапазон от 7 В до 12 В. Плата Mega2560, в отличие от предыдущих версий плат, не использует FTDI USB микроконтроллер. Для обмена данными по USB используется микроконтроллер Atmega8U2, запрограммированный как конвертер USB-to-serial.
